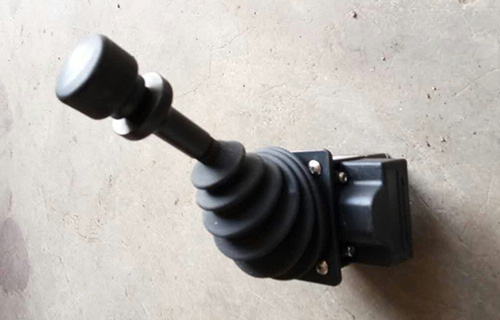

內置進口長壽命歐姆龍開關，性能可靠。
內置長壽命導電塑料電位器,有大于500萬次的使用壽命。
單軸，操縱桿每檔位都有機械鎖鎖定，操縱時需下按解鎖，便可以操作了。
電子輸出形式：模塊式0到雙10V控制電路，帶方向開關輸出。
機械輸出形式：全金屬結構，集成式快速安裝，摩擦定位，帶中間零位自鎖，標配手柄。
工作原理
結構特點
技術參數
工業操縱桿又稱搖桿，手柄，控制桿。
在絞車電控系統中，剎車手柄的工作原理通常如下：
剎車手柄通過機械連桿或線纜與剎車機構相連。當操作人員操作剎車手柄時，會帶動相關機械部件產生位移或角度變化。
在電氣控制方面，剎車手柄的動作會觸發傳感器或開關，將機械動作轉化為電信號傳遞給電控系統。
對于液壓剎車系統，手柄的動作可能會控制液壓閥的開度，從而調節液壓油的流量和壓力，使剎車活塞產生相應的動作，實現剎車的抱緊或松開。
在氣壓剎車系統中，手柄的操作可能改變氣壓閥的狀態，調整氣壓大小，控制剎車裝置的工作。
總的來說，剎車手柄的工作是將操作人員的操作意圖轉化為機械動作和電信號，進而通過液壓、氣壓或其他方式實現對絞車剎車的有效控制，以保障絞車的安全運行。
內置進口長壽命歐姆龍開關，性能可靠。
內置長壽命導電塑料電位器,有大于500萬次的使用壽命。
單軸，操縱桿每檔位都有機械鎖鎖定，操縱時需下按解鎖，便可以操作了。
電子輸出形式：模塊式0到雙10V控制電路，帶方向開關輸出。
機械輸出形式：全金屬結構，集成式快速安裝，摩擦定位，帶中間零位自鎖，標配手柄。
電子技術指標:
輸入電壓 DC 24V
輸出電壓 DC 0到雙10V
電阻值 10KΩ
電阻公差 ±5
獨立線性公差 ± 0.5
分辨率 無窮大
抵抗溫度系數 ± 400 ppm/°C
輸出平滑 0.5
X 和Y 軸電轉角 ±45°
導線線長 按客戶要求
絕緣電阻 50 MΩ@ 500 VDC，60 sec.
機械技術指標:
操作扭矩 X 和Y 軸 約15N
復位的誤差率 0.06 KΩ
預期回轉使用壽命 5.000,000 次
工作溫度 -10°C 到80°C
輸出特性
1．模塊式0到雙10V控制電路
2．帶方向開關輸出
3．DC 0到雙10V模擬電壓輸出
4．單軸雙方向一字限位
5．+3°啟動操作控制
